PVC-O农用灌溉管

  《易经•系辞传》云:“易有太极,是生两仪;两仪生四象,四象生八卦;八卦定吉凶,吉凶生大业。”塑料管道创新型企业建投宝塑管业坐落在华北大地之易水河畔,经过积年累月的研究试验,终于开发出塑料管道领域革命性的转型升级产品——太极蓝®(PVC-O)管,是为当代之“易有太极”。之所以赋予神圣的“太极”之誉,还因其刚柔并济、关悯生态的先天禀赋,与“太极”人与自然和谐相处之精神不谋而合。

   太极蓝®(PVC-O)管是利用具有先进水平的生产设备,通过特殊的取向加工工艺,从轴向和径向双向拉伸,使管材中的高分子链规整排列,形成网状结构,从而获得高强度、高韧性、高抗冲、抗疲劳的一种新型管材。

   太极蓝®(PVC-O)管强度达到传统管材的4倍,而良好的韧性使之可以经受野蛮冲击、锐物开口和寒冷施工,使得塑料管材的强度、韧性和延展性得到很好结合,被誉为塑料管道行业的一次革命。

所属类别:PVC管、太极蓝管
构成成分:聚氯乙烯

产品介绍

  《易经•系辞传》云:“易有太极,是生两仪;两仪生四象,四象生八卦;八卦定吉凶,吉凶生大业。”塑料管道创新型企业建投宝塑管业坐落在华北大地之易水河畔,经过积年累月的研究试验,终于开发出塑料管道领域革命性的转型升级产品——太极蓝®(PVC-O)管,是为当代之“易有太极”。之所以赋予神圣的“太极”之誉,还因其刚柔并济、关悯生态的先天禀赋,与“太极”人与自然和谐相处之精神不谋而合。
  太极蓝®(PVC-O)管是利用具有先进水平的生产设备,通过特殊的取向加工工艺,从轴向和径向双向拉伸,使管材中的高分子链规整排列,形成网状结构,从而获得高强度、高韧性、高抗冲、抗疲劳的一种新型管材。
  太极蓝®(PVC-O)管强度达到传统管材的4倍,而良好的韧性使之可以经受野蛮冲击、锐物开口和寒冷施工,使得塑料管材的强度、韧性和延展性得到很好结合,被誉为塑料管道行业的一次革命。

产品规格



     太极蓝®(PVC-O)管规格表(400级,C=1.6)
执行标准:GB/T 1.1-2009

  材料等级 450 400 椭圆度
压力等级/MPa 0.63 0.63 0.8 1.0
公称
外径
偏差 公称
壁厚
偏差 公称
壁厚
偏差 公称
壁厚
偏差 公称
壁厚
偏差
110 +0.4 1.2 -0.1
+0.3
1.4 -0.1
+0.3
1.8 -0.1
+0.3
2.2 -0.2
+0.4
2.7
125 +0.4 1.4 -0.1
+0.3
1.6 -0.1
+0.3
2.0 -0.1
+0.3
2.5 -0.2
+0.4
3.0
140 +0.5 1.6 -0.1
+0.3
1.8 -0.1
+0.3
2.2 -0.2
+0.4
2.8 -0.2
+0.4
3.4
160 +0.5 1.8 -0.1
+0.3
2.0 -0.1
+0.3
2.5 -0.2
+0.4
3.2 -0.2
+0.5
3.9
180 +0.6 2.0 -0.1
+0.3
2.3 -0.2
+0.4
2.8 -0.2
+0.4
3.6 -0.2
+0.5
4.4
200 +0.6 2.2 -0.2
+0.4
2.5 -0.2
+0.4
3.2 -0.2
+0.5
3.9 -0.2
+0.5
4.8
225 +0.7 2.5 -0.2
+0.4
2.8 -0.2
+0.4
3.5 -0.2
+0.5
4.4 -0.2
+0.6
5.4
250 +0.8 2.8 -0.2
+0.4
3.1 -0.2
+0.5
3.9 -0.2
+0.5
4.9 -0.2
+0.6
6.0
280 +0.9 3.1 -0.2
+0.5
3.5 -0.2
+0.5
4.4 -0.2
+0.6
5.5 -0.2
+0.7
6.8
315 +1.0 3.5 -0.2
+0.5
4.1 -0.2
+0.6
4.9 -0.2
+0.6
6.2 -0.2
+0.8
7.6



  产品特性

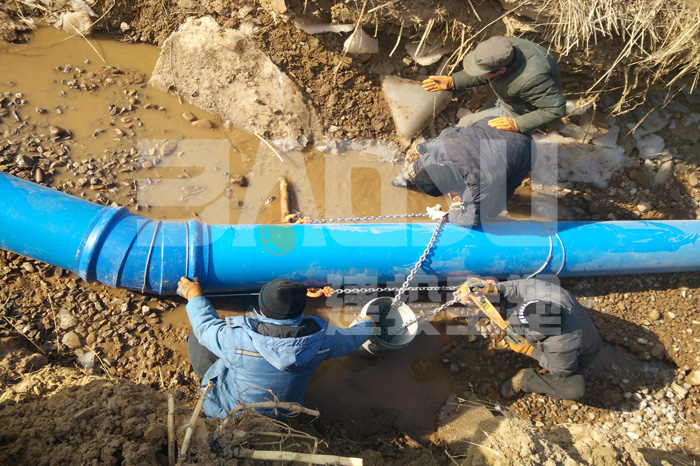

PVC-O农用灌溉管(图1)

1、太极蓝®(PVC-O)管具有很好的抗冲击性能

    这意味着在管线安装、试水乃至运行过程中,由于外物冲击碰撞而形成的破坏大大的降低。

2、太极蓝®(PVC-O)管具备高强度

    管材壁厚仅为普通PVC-U管材的一半,但强度达到4倍。

3、太极蓝®(PVC-O)管拥有很好的弹性

    在管材直径方向上可以承受的变形达到管材内径的100%。当管材受到挤压后,管材可以迅速恢复原形,从而使得施工过程中因砂石挤压或机械冲撞而造成的破坏风险大大的降低。同时,韧性强使得太极蓝管更为适合于S形管线的铺设。

4、太极蓝®(PVC-O)管具有良好的耐低温脆性

    即使在-25 ℃的寒冷环境下,其吸收冲击的能力也没有明显变化,从而扩大了太极蓝管的使用地区,延长了管线施工的窗口。

5、太极蓝®(PVC-O)管具备优良的抗开裂能力

    太极蓝®(PVC-O)管对缺口不敏感,网状的管壁结构可以有效阻止裂纹和划痕的延伸,外界对管材本体造成的破坏点不会扩展。消除了管线快速开裂及慢速开裂的现象,从而更好的保证了管网的安全,并延长了产品的使用寿命。

6、太极蓝®(PVC-O)管具有优良的抗水锤能力

    太极蓝®(PVC-O)管的波速远低于传统管材,比铸铁管低4倍,这意味着减少了因水压和水量变化而形成的水锤,从而减少乃至消除了打开和关闭水网时爆管的可能性;同时,在水网运行时,也对水网的各个部件形成了保护。

7、太极蓝®(PVC-O)管具有便捷的连接性

    太极蓝管采用柔性连接,不仅施工安装简单快速,而且确保管线安装完毕后接头不会移位,管线水密性好,漏失少,珍贵的水资源得到有效输送。

8、太极蓝®(PVC-O)管具有环保节能性

    太极蓝®(PVC-O)管管壁仅为传统塑料管材的一半,增大了内径和输水断面面积;同时太极蓝®(PVC-O)管自主研发的生产设备和工艺使其内壁要远比金属管材光滑,这不仅减少了水头损失,而且管线中沉积物亦难于附着于内壁。这意味着同样外径的太极蓝管,要比传统管材输水流量提高15-40%。

9、太极蓝®(PVC-O)管具有优良的卫生性能

    太极蓝®(PVC-O)管分子双轴取向技术的实现是基于优质原料,无法掺假。太极蓝®(PVC-O)管耐受腐蚀,管材内外亦无需涂层,输水过程中不存在其他物质向水体的迁移,使得水体在输送时水质保持不变。

  性能指标

太极蓝®(PVC-O)管 物理力学性能
项目 单位 技术要求 试验方法
轴向拉伸强度 MPa ≥48 GB/T 8804.2
-20℃落锤冲击试验 % 破坏率≤10% GB/T 14152
爆破压力 MPa ≥3.2×PN GB/T 6111
扁平试验 —— 加外压至试样垂直方向变形量为原内径100%时,试样无破裂或分层。 GB/T 9647

  应用领域

太极蓝®(PVC-O)农用灌溉管的应用领域

  太极蓝®(PVC-O)农用灌溉管广泛应用农田灌溉等,更适合应用于一些特殊领域,如:环境恶劣的矿山用管、非开挖铺设和管道修复用等领域。在英国、法国、荷兰、葡萄牙、美国、澳大利亚、南非和日本等国家应用多年。

  PVC-O农用灌溉管作为一种新型的管材,具有性能好、成本低、管材质量轻、搬运和铺设容易等优点,良好的性能使其可以应用到较高的压力和更恶劣的环境中。

  降低产品成本的同时提高其性能是人们一直在追求但并不容易实现的课题。双轴取向太极蓝管不仅为这一课题提供了范例,更为一个新产品的未来发展奠定了基础。

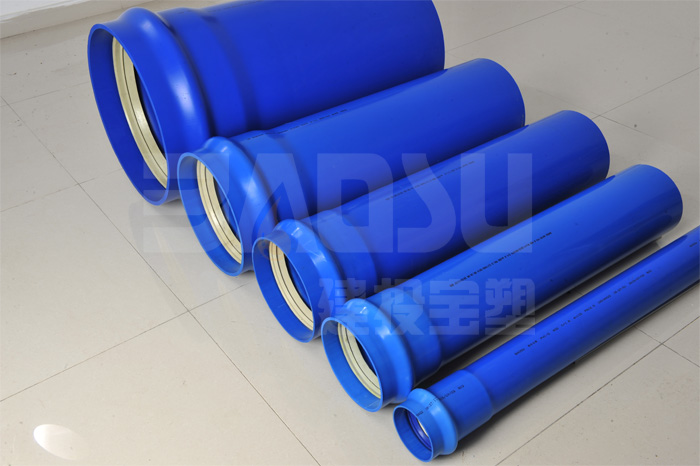

PVC-O农用灌溉管(图2)
