产品规格
ISO4427规定了生产PE给水管材可以采用PE32、PE40、PE63、PE80、PE100材料，在GB/T13663-2000当中规定了采用PE63、PE80、PE100三种材料。两份标准的SDR和公称压力、原料的对照如表3.4.3
表3.4.3 PE管材SDR系列、原料、公称压力对照表 单位：MPa
|
SDR |
原 料 |
|||||
|
PE63 |
PE80 |
PE100 |
||||
|
ISO |
GB/T |
ISO |
GB/T |
ISO |
GB/T |
|
|
SDR33 |
0.32 |
0.32 |
-- |
0.4 |
-- |
-- |
|
SDR26 |
0.4 |
0.4 |
-- |
-- |
-- |
0.6 |
|
SDR21 |
-- |
-- |
0.6 |
0.6 |
-- |
0.8 |
|
SDR17.6 |
0.6 |
0.6 |
-- |
-- |
-- |
-- |
|
SDR17 |
0.63 |
|
0.8 |
0.8 |
1.0 |
1.0 |
|
SDR13.6 |
0.8 |
0.8 |
1.0 |
1.0 |
12.5 |
1.25 |
|
SDR11 |
1.0 |
1.0 |
1.25 |
1.25 |
16 |
1.6 |
|
SDR9 |
12.5 |
-- |
1.6 |
-- |
-- |
-- |
|
SDR7.4 |
16 |
-- |
-- |
-- |
-- |
-- |
表3.4.4 PE100级聚乙烯管材公称压力和规格尺寸
|
称外径 |
公称壁厚 |
||||
|
标准尺寸比 |
|||||
|
SDR26 |
SDR21 |
SDR17 |
SDR13.6 |
SDR11 |
|
|
公称压力 |
|||||
|
0.6 |
0.8 |
1.0 |
1.25 |
1.6 |
|
|
32 |
-- |
-- |
-- |
-- |
3.0 |
|
40 |
-- |
-- |
-- |
-- |
3.7 |
|
50 |
-- |
-- |
-- |
-- |
4.6 |
|
63 |
-- |
-- |
-- |
4.7 |
5.8 |
|
75 |
-- |
-- |
4.5 |
5.6 |
6.8 |
|
90 |
-- |
4.3 |
5.4 |
6.7 |
8.2 |
|
110 |
4.2 |
5.3 |
6.6 |
8.1 |
10.0 |
|
125 |
4.8 |
6.0 |
7.4 |
9.2 |
11.4 |
|
140 |
5.4 |
6.7 |
8.3 |
10.3 |
12.7 |
|
160 |
6.2 |
7.7 |
9.5 |
11.8 |
14.6 |
|
180 |
6.9 |
8.6 |
10.7 |
13.3 |
16.4 |
|
200 |
7.7 |
9.6 |
11.9 |
14.7 |
18.2 |
|
225 |
8.6 |
10.8 |
13.4 |
16.6 |
20.5 |
|
250 |
9.6 |
11.9 |
14.8 |
18.4 |
22.7 |
|
280 |
10.7 |
13.4 |
16.6 |
20.6 |
25.4 |
|
315 |
12.1 |
15.0 |
18.7 |
23.2 |
28.6 |
|
355 |
13.6 |
16.9 |
21.1 |
26.1 |
32.2 |
|
400 |
15.3 |
19.1 |
23.7 |
29.4 |
36.3 |
|
450 |
17.2 |
21.5 |
26.7 |
33.1 |
40.9 |
|
500 |
19.1 |
23.9 |
29.7 |
36.8 |
45.4 |
|
560 |
21.4 |
26.7 |
33.2 |
41.2 |
50.8 |
|
630 |
24.1 |
30.0 |
37.4 |
46.3 |
57.2 |
|
710 |
27.2 |
33.9 |
42.1 |
52.2 |
64.5 |
|
800 |
30.6 |
38.1 |
47.4 |
58.8 |
72.6 |
|
900 |
34.4 |
42.9 |
53.3 |
62.2 |
81.7 |
|
1000 |
38.2 |
47.7 |
59.3 |
72.5 |
90.2 |
|
1200 |
46.9 |
57.2 |
67.9 |
88.2 |
|
产品特性
1、优异的韧性
PE管是一种高韧性管材、其断裂伸长率超过500%，对管基础不均匀沉降和错位的适应能力非常强，抗震性好，世界各地的实践证明PE管是耐震性好的管材，如：1995年日本的神户地震中，PE供水管是唯一没有被破坏的管材。云南省保山市自来水公司2001年1月安装了两个规格聚乙烯给水管材。运行两个多月后，该地区发生最大震级5.9级地震，该市其它供水管道包括水泥管、玻璃钢夹砂管、PVC-U管和铸铁管都遭到不同程度的破坏，而聚乙烯(PE)管材完好无损，保持继续供水。因此，地震多发区适宜铺设PE管。
另外，由于PE管的韧性，PE管还可以盘卷(尤其是管径小的PE管)，减少了大量连接管件。PE管的走向容易按照施工方法的要求进行改变。在施工时，可在管子允许的弯曲半径内绕过障碍，降低施工难度 。
2、安全卫生
PE的原料分子只有碳、氢元素，没有有害有毒的元素存在，卫生可靠，可用于纯净饮用水系统。
3、抗应力开裂性好
PE管具有低的缺口敏感性，高抗剪切强度和优异的抗刮痕能力，耐环境RCP和SCG性能突出。该性能可抑制外力对管材料内的缺陷、安装过程中造成的切口、安装或使用过程中造成的刮痕、岩石的紧密接触和弯曲载荷等应力集中点的作用，增加材料的抗应力开裂性，使之具有低缺口敏感度、高剪切强度以及优异的抗裂纹能力。 研究证明， PE100级管材则具有更加出色的抗刮痕能力。
4、低温抗冲击性好
PE管的低温脆化温度极低，可在-60摄氏度温度范围内安全使用。
5、耐磨性好
聚乙烯管与钢管的耐磨性对比实验表明：它的耐磨性是钢管的4倍。
6、特殊的施工方式
PE管材可以采取一些特殊的施工方式，例如非开挖施工、跨河铺设等先进施工方法，节省资金，加快进度。
性能指标

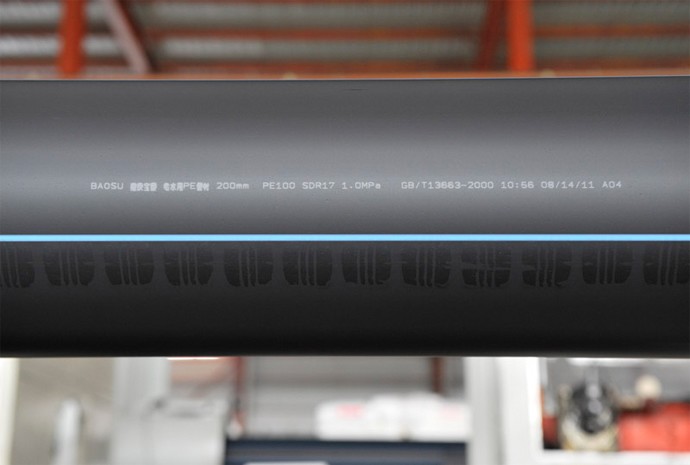

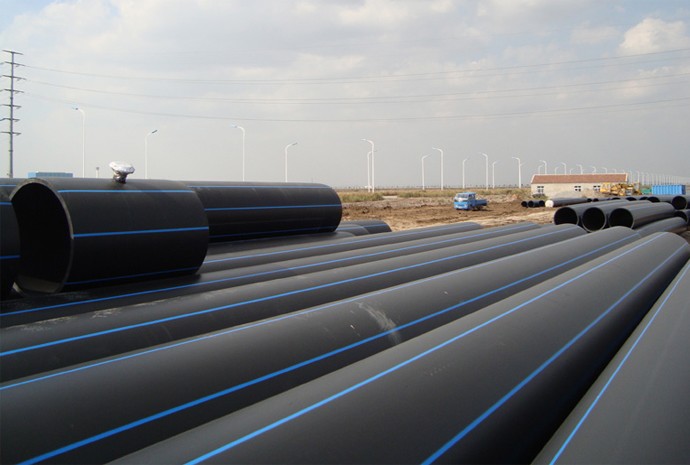

PE管材应用在市政饮用水时，管材的颜色为蓝色或黑色，黑色管上应有共挤出蓝色色条，色条沿管材纵向至少有三条。其它用途水管可以为蓝色或黑色，暴露在阳光下的敷设管材必须为黑色。(加入最低浓度为2%的分散良好、分布均匀的炭黑所生产的管材对有害的紫外线辐射有长期保护作用)
| 序 号 | 项 目 | GB/T13663-2000， PE100管材 | ISO4427-2：2007，PE100管材 | 宝塑PE100管材典型值 |
| 01 | 20℃静液压强度 | 环向应力12.4MPa，100h，不破裂，不渗漏 | 环向应力12.4MPa，100h，不破裂，不渗漏 | 环向应力12.4MPa，150h，不破裂，不渗漏 |
| 02 | 80℃静液压强度 | 环向应力5.5MPa，165h，不破裂，不渗漏 | 环向应力5.4MPa，165h，不破裂，不渗漏 | 环向应力5.5MPa，165h，不破裂，不渗漏 |
| 03 | 80℃静液压强度 | 环向应力5.0MPa，1000h，不破裂，不渗漏 | 环向应力5.0MPa，1000h，不破裂，不渗漏 | 环向应力5.0MPa，1000h，不破裂，不渗漏 |
| 04 | 断裂伸长度，% | ≥350 | ≥350 | ≥400 |
| 05 | 纵向收缩率(110℃)，% | ≤3 | ≤3 | ≤3 |
| 06 | 氧化诱导时间(200℃)，min | ≥20 | ≥20 | ≥30 |
| 07 | 弹性模量，MPa | ≥1000 | ||
| 08 | 屈服强度，MPa | ≥22 | ||
| 09 | 泊松比 | 0.4 | ||
| 10 | 管壁粗糙系数 | 0.008 | ||
| 11 | 线性膨胀系数 | 0.15-0.20mm/m.℃ | ||
| 12 | 耐慢速裂纹增长(en>5mm)，80℃，0.92MPa | ≥500h，无破坏 |
宝塑符合国家标准GB/T13663-2000的PE管材的性能检测报告
应用领域

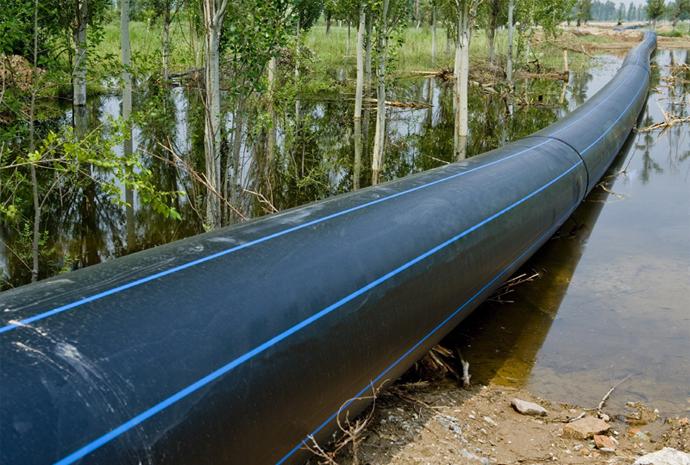

PE管材可以广泛应用于水温不超过40℃的输配水工程，在下列领域具有广泛应用。
>> 燃气输送
>> 城镇给水
>> 农业灌溉
>> 邮电通讯
>> 矿山
>> 城市排污
>> 化工
施工安装
一、PE管道连接方式
1、热熔对接：热熔对接是一种简易快捷的PE管道连接方法，适用于直径大于63mm的管材与管材、管材与管件间的连接。为了达到最佳的焊接效果，必须很好的控制焊接过程，并符合焊接参数。
2、管件连接：PE给水管道可由注塑管件、焊制管件、钢塑转化接头或其它形式的机械管件连接。
3、法兰连接：通常法兰连接用于PE管道与阀门或其它材质的管材与管件连接。
二、热熔对接焊的焊接操作步骤：
1、固定：用辊杠或者支架将管垫平，保证两管在同一水平线上，固定在焊机上。
2、对口：调整同心度，利用夹具校正管材不圆度，并且留有足够的焊接距离。
3、铣削：铣削足够的厚度，使焊接端面光洁、平行，确保对接面间隙<0.3mm，错边量小于焊接处壁厚的10%。重新装夹具时必须重新铣削端面。
4、测量拖动力：每次焊接时必须测量并且记录拖动压力。
5、加热加压翻边：放置加热板，调整焊接压力，当加热板两侧焊接处圆周卷边凸起高度达到规定值时，停止加压。
6、降压吸热：降压至拖动压力，在确保加热板与焊接端面紧密贴合的条件下，开始吸热加时。
7、取走加热板：吸热时间到达后迅速使加热板与管材分离，尽快抽出加热板。
8、加压对接：立即贴合焊接面，迅速将压力升至焊接压力，严禁高压碰撞。
9、保压冷却：在压力下冷却。

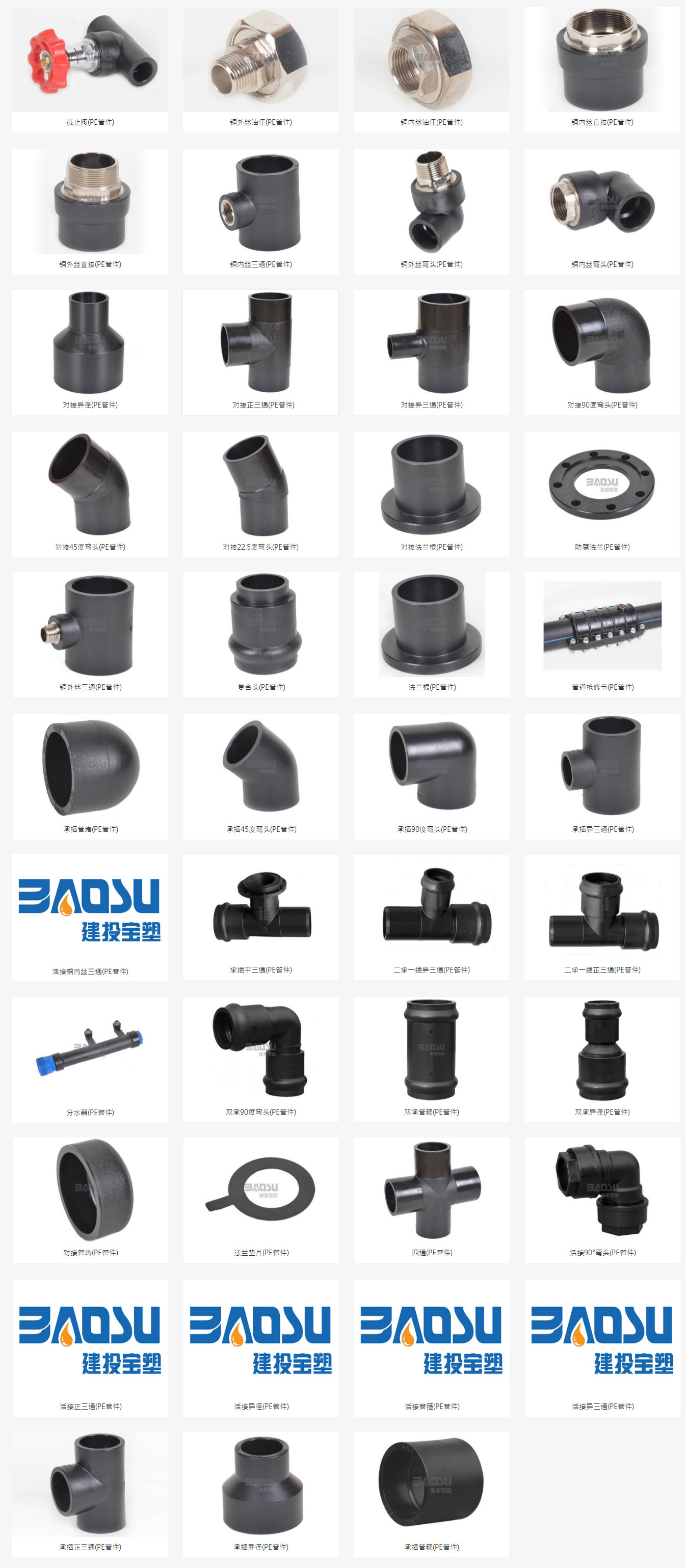

配套管件
