PVC-U管材

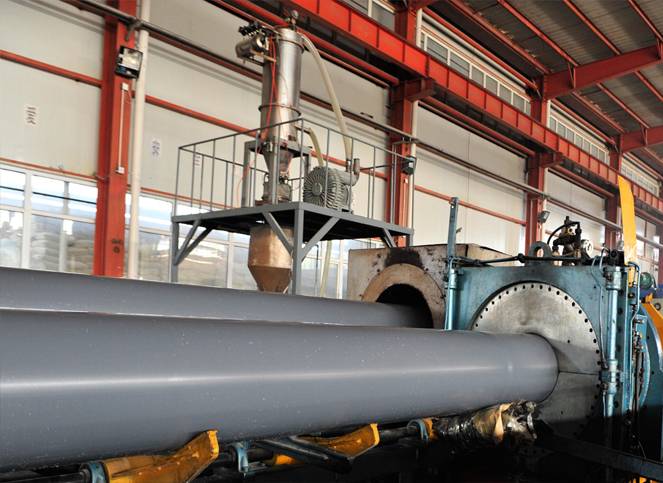

  给水用PVC-U管材是以PVC树脂为主要原料,加入适量助剂,经混合、挤出、定径、冷却、切割和胀口等工艺加工成型。给水用注塑管件是以PVC树脂为主要原料,加入适量助剂,在混合后注塑成型。

  “建投宝塑”以社会责任为已任,专注中国给水管道,致力于让百姓喝上放心的水,凭借数十年PVC-U管道的生产、技术研发经验,采用德国巴登菲尔德挤出机和nsf胀口模具,原材料均为国内大型石化企业生产的高品质树脂,严格按照 ISO9002 质量保证体系要求,采用自己独特、精良的工艺配方组织生产。

    “建投宝塑”生产的绿色无铅硬聚氯乙烯(PVC-U)给水管材管件产品,经国家塑料制品质量监督检验中心、国家化学建材测试中心、全国预防医学科学院及河北省卫生防疫站等权威部门检测,符合国家标准的要求。

所属类别:PVC管材、PVC给水管
构成成分:聚氯乙烯

产品规格

  建投宝塑可按下列标准生产多种规格的PVC-U管材及配件:

  1、GB/T10002.1-2006

  2、GB/T10002.2-2003

  3、ISO1452.2:2009

  4、DIN8062:2009

  国标GB/T 10002.1-2006中PVC-U管材规格尺寸表

公称

 外径

 (mm)



0.63MPa

0.8MPa

1.0MPa

1.25MPa

1.6MPa

2.0MPa

2.5MPa

壁厚

公差

壁厚

公差

壁厚

公差

壁厚

公差

壁厚

公差

壁厚

公差

壁厚

公差

20





















2

0.5

2.3

0.5

25

















2

0.4

2.3

0.5

2.8

0.5

32













2

0.4

2.4

0.5

2.9

0.5

3.6

0.6

40









2

0.4

2.4

0.5

3

0.5

3.7

0.6

4.5

0.7

50





2

0.4

2.4

0.5

3

0.5

3.7

0.6

4.6

0.7

5.6

0.9

63

2

0.4

2.5

0.5

3

0.5

3.8

0.6

4.7

0.8

5.8

0.9

7.1

1.1

75

2.3

0.5

2.9

0.5

3.6

0.6

4.5

0.7

5.6

0.9

6.9

1.1

8.4

1.3

90

2.8

0.5

3.5

0.6

4.3

0.7

5.4

0.9

6.7

1.1

8.2

1.3

10.1

1.6

110

2.7

0.5

3.4

0.6

4.2

0.7

5.3

0.8

6.6

1

8.1

1.3

10

1.5

125

3.1

0.6

3.9

0.6

4.8

0.8

6

0.9

7.4

1.2

9.2

1.4

11.4

1.8

140

3.5

0.6

4.3

0.7

5.4

0.9

6.7

1.1

8.3

1.3

10.3

1.6

12.7

2

160

4

0.6

4.9

0.8

6.2

1

7.7

1.2

9.5

1.5

11.8

1.8

14.6

2.2

180

4.4

0.7

5.5

0.9

6.9

1.1

8.6

1.3

10.7

1.7

13.3

2

16.4

2.5

200

4.9

0.8

6.2

1

7.7

1.2

9.6

1.5

11.9

1.8

14.7

2.3

18.2

2.8

225

5.5

0.9

6.9

1.1

8.6

1.3

10.8

1.7

13.4

2.1

16.6

2.5





250

6.2

1

7.7

1.2

9.6

1.5

11.9

1.8

14.8

2.3

18.4

2.8





280

6.9

1.1

8.6

1.3

10.7

1.7

13.4

2.1

16.6

2.5

20.6

3.1





315

7.7

1.2

9.7

1.5

12.1

1.9

15

2.3

18.7

2.9

23.2

3.5





355

8.7

1.4

10.9

1.7

13.6

2.1

16.9

2.6

21.1

3.2

26.1

4





400

9.8

1.5

12.3

1.9

15.3

2.3

19.1

2.9

23.7

3.6

29.4

4.5





450

11

1.7

13.8

2.1

17.2

2.6

21.5

3.3

26.7

4.1

33.1

5





500

12.3

1.9

15.3

2.3

19.1

2.9

23.9

3.6

29.7

4.5

36.8

5.6





560

13.7

2.1

17.2

2.6

21.4

3.3

26.7

4.1













630

15.4

2.4

19.3

2.9

24.1

3.7

30

4.5













710

17.4

2.7

21.8

3.3

27.2

4.1

















800

19.6

3

24.5

3.7

30.6

4.6

















900

22.0

3.3

27.6

4.2





















1000

24.5

3.7

30.6

4.59























产品特性

  1、重量轻、装运方便

  PVC-U管比重仅为钢、铸造铁管的1/5 ,混凝土的1/3。管材重大约占同规格、同长度球墨铸铁管的1/4,混凝土的1/10。因此,装卸方便,可降低运输费1/2-1/3。1、无毒害、无二次污染流动。

  2、卫生无毒、无害

  PVC-U管材在使用过程中不结垢、不滋生藻类和其它微生物,不会对水质产生二次污染。

  3、流动阻力小

  PVC-U管内壁光滑,流动阻力小,其糙率为0.008-0.009,输水能力较铸铁管提高20%,混凝土管提高40%。

  4、强度高

  23℃ 时的抗拉强度不低于45Mpa,其长期静水设计强度基数比其它一般的热塑性塑料大两倍或两倍以上。耐水压强度较高。

  5、耐腐蚀性

  PVC-U管具有良好的耐腐蚀性能,可耐多种化学介质的腐蚀,不受潮湿水分和土壤酸碱盐的影响。其本身还是电的绝缘材料及热的不良导体,不会发生电化学腐蚀,管道铺设不需进行任何防腐处理。

  6、隔热、阻燃

  PVC-U管材导热能力比传统的管材低,同时难以燃烧,且具有自熄性。

  7、防咬啮

  PVC-U管不是营养源,因此不会受到啮齿动物的侵蚀。根据美国国家卫生基金会在密歇根州进行实验正明,老鼠不会咬啮PVC-U管材。

  8、连接方便,安装简便

  由于PVC-U管质轻、易连接、且有一定的韧性,所以,安装简便,与其它管材相比,管道系统越复杂,PVC-U管的优点越突出。

  9、使用寿命长

  传统管材使用寿命为20-30年,PVC-U管材在额定温度、压力下使用寿命不低于50年。

  10、维护容易

  PVC-U管维护费用仅为铸铁管或混凝土管的30%。

性能指标

一、PVC-U给水管性能指标:

项  目

技术指标

维卡软化温度

≥80℃

纵向回缩率

≤5%

二氯甲烷浸渍试验

15℃,15min,表面无变化

落锺冲击试验(0℃)TIR

≤5%

液压试验(20℃,42MPa,1h)

无破裂、无渗漏

连接密封试验(de>90,3.36×PN,20℃,1h)
(de<90,4.2×PN,20℃,1h)

无破裂、无渗漏



二、PVC-U给水管卫生性能:

给水用PVC-U管材应符合2001年卫生部颁布的《生活饮用水输配水设备及防护材料卫生安全性能评价规范》中规定的关于饮用水管材卫生指标的要求。



 测定项目  单位  卫生规范要求
 钡  mg/L  增加量≤0.05mg/L
 三氯甲烷  mg/L  增加量≤0.006mg/L
 锰*  mg/L  增加量≤0.02mg/L
 铁*  mg/L  增加量≤0.06mg/L
 铜*  mg/L  增加量≤0.2mg/L
 锌*  mg/L  增加量≤0.2mg/L
 挥发酚类  mg/L  增加量≤0.02mg/L
 镍*  mg/L  增加量≤0.02mg/L
 锑  mg/L  增加量≤0.0005mg/L
 四氯化碳  mg/L  增加量≤0.0002mg/L
 锡  mg/L  增加量≤0.002mg/L
 氯乙烯单体  mg/kg  材料中含量≤1.0mg/kg
 色度  度  增加量≤5度
 耗氧量(以O2计)  mg/L  增加量≤1mg/L
 浑浊度  (NTU)度  增加量≤0.2(NTU)度
 臭和味    浸泡后水无异臭、异味
 肉眼可见物    浸泡后水不产生任何肉眼可见的碎片杂物
 pH    改变量≤0.5
 溶解性总固体  mg/L  增加量≤10mg/L
 汞  mg/L  增加量≤0.0002mg/L
 砷  mg/L  增加量≤0.005mg/L
 镉  mg/L  增加量≤0.0005mg/L
 铝  mg/L  增加量≤0.02mg/L
 铬(六价铬)  mg/L  增加量≤0.005mg/L
 铅  mg/L  增加量≤0.001mg/L

应用领域

     PVC-U管材可以广泛应用于水温不超过45℃的输配水工程,在下列领域具有广泛应用。
>>  城镇供水工程
>>  城镇水源地输水工程
>>  建筑用上水管
>>  供水管井用管材
>>  农业灌溉管材
>>  化工管材
>>  园林绿化
>>  矿山用管

施工安装

一、R-R弹性密封橡胶圈连接安装程序:
1.将承口槽内表面及插口外表面用棉纱擦拭干净。
2.将橡胶圈按正确方式(大头朝里,小头朝外)放于承口槽内。
3.在插口端画插入深度标线。
4.在胶圈上及插口入部分均匀涂刷好润滑剂。(禁用油类)
5.用紧线器或手扳葫芦一次拉到标位。
6.用塞尺沿圆周检查胶圈安装是否正常。
安装图解:

 二、T-S法管道连接步骤:

1、切割-将管材按要求尺寸、垂直切开、倒角;
2、清理-将插口外表面和承口内表面的灰尘或油清洗干净;
3、涂抹-将粘合剂均匀且迅速地涂刷在插口外表面和承口内表面;
4、插入-立即将两管或管材和管件的中心线找正,迅速插入并转1/4圈,以使粘和剂 均布插口和承口间隙;
5、保持-插入完后保持不动以便粘合剂凝固,保持至少一分钟,最后及时抹去管外多余粘合剂;
6、结束-连接完后,十分钟内应避免向管材施加荷载,48小时后才能进行水后试验。

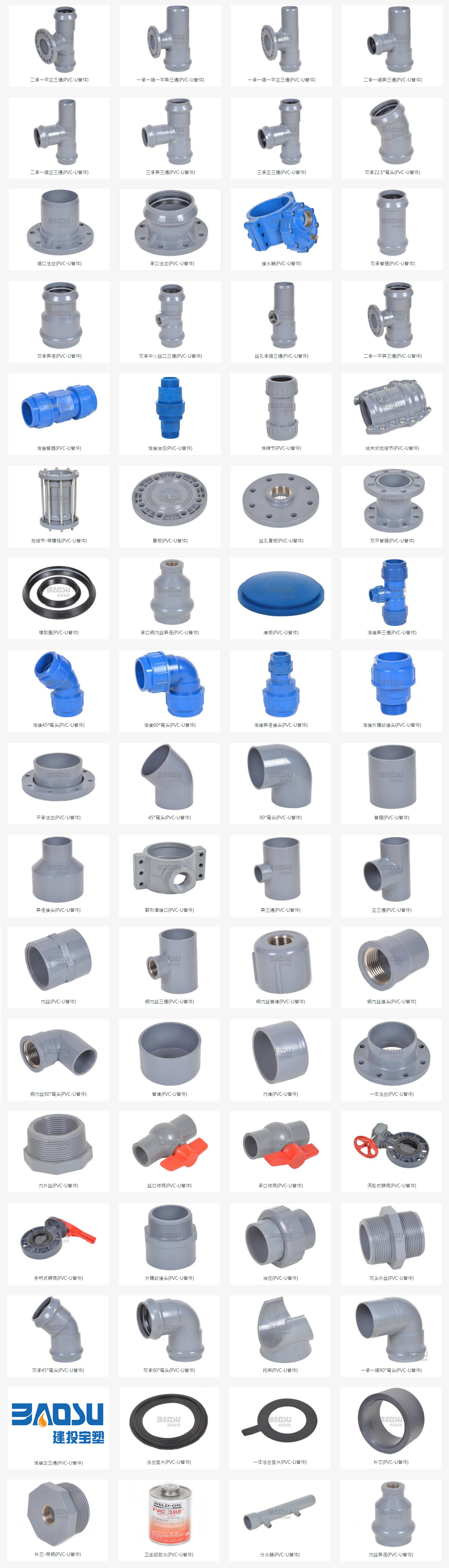

配套管件

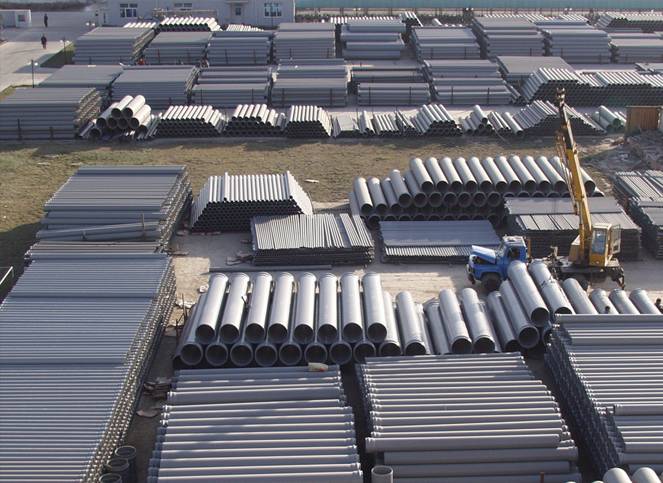

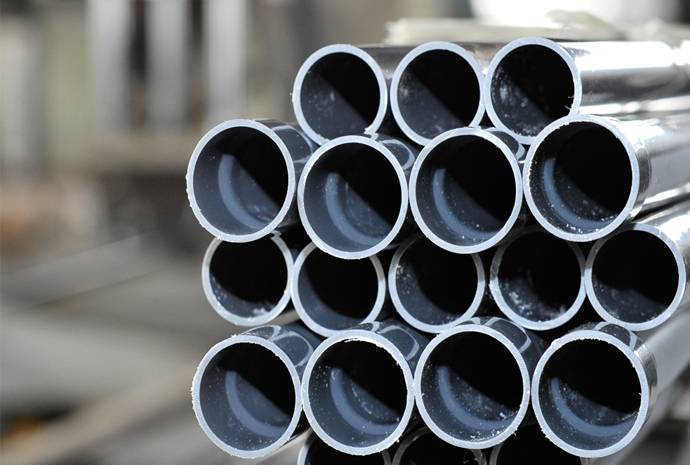

PVC-U管材(图1)
