纤维带增强柔性复合CFTF-RTP管

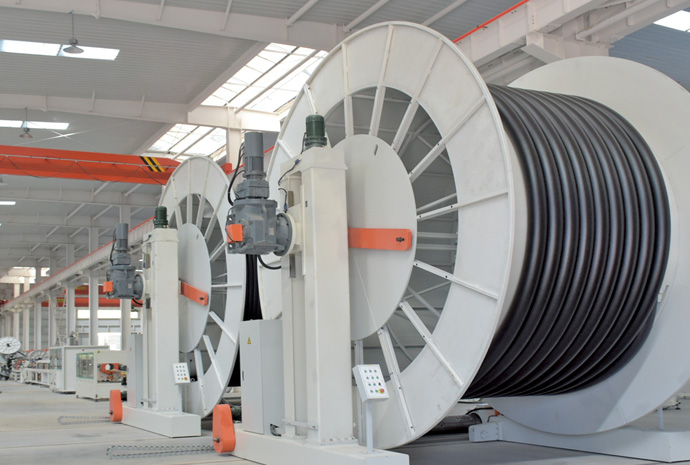

     凭借30年塑料管道研发创新经验和对油田市场的深入研究,河北建投宝塑管业有限公司成功研发出具有耐温、耐压、耐腐蚀、抗坍塌、耐石油溶胀等特性的新一代管材——连续纤维带增强整体熔接型柔性复合(CFTF-RTP)管。

     这种管材可直接代替输送石油、天然气的传统管材,降低输送能耗。运行更安全,寿命更长久,使用更放心。

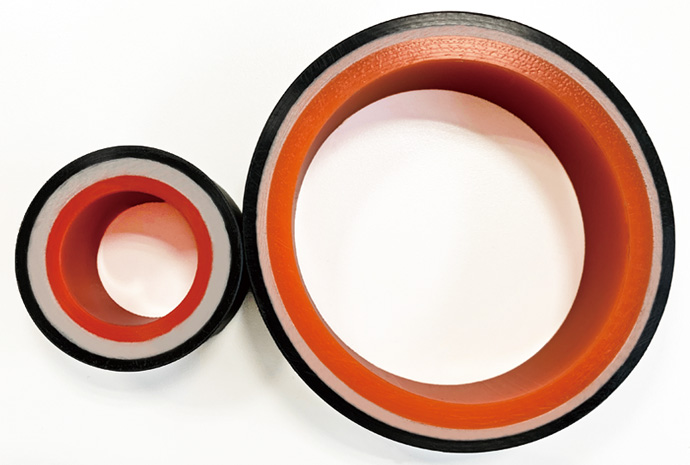

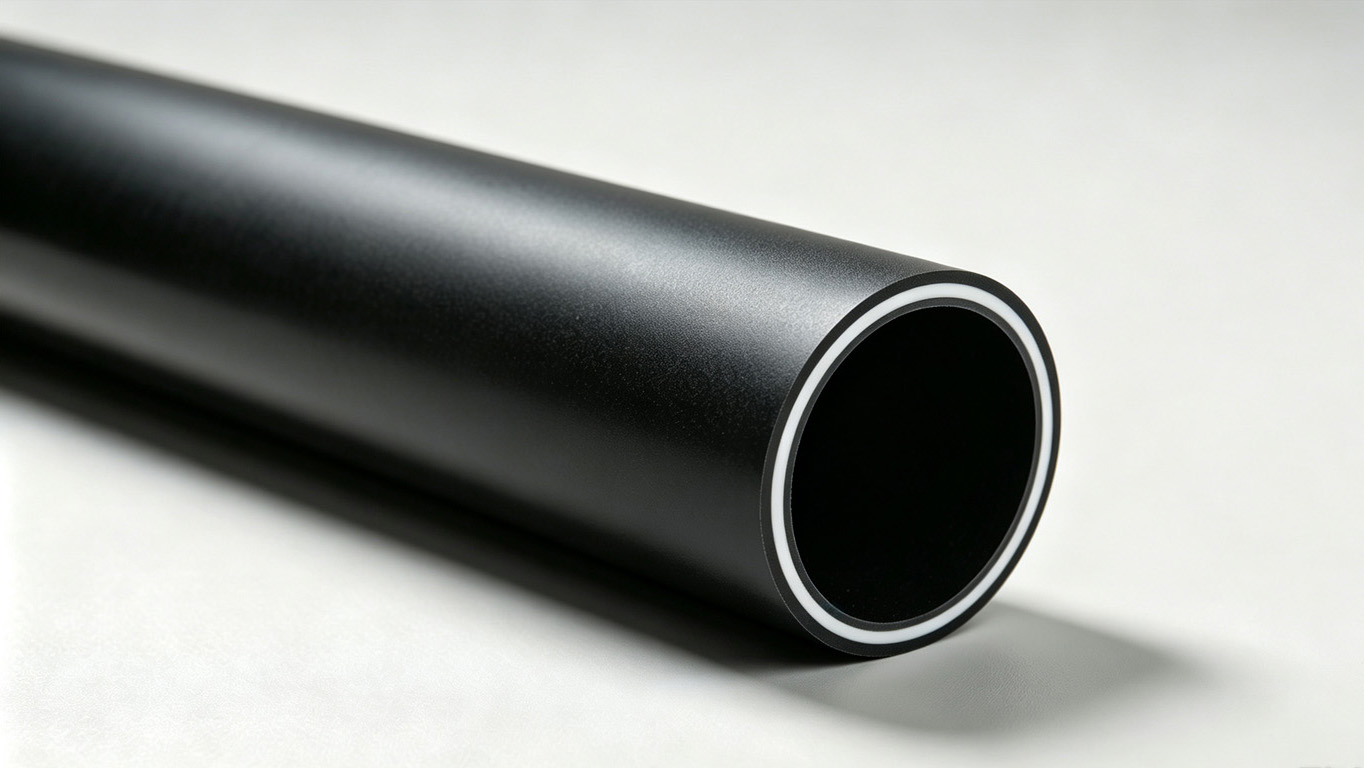

     连续纤维带增强整体熔接型柔性复合(CFTF-RTP)管由三层结构组成,内层根据输送介质和输送工况的不同选用不同材料作为内衬层,增强层为预浸渍纤维带,外层为能与内衬层和增强层基体材料熔为一体且具有良好耐候性的高分子材料作为保护层,三层结构形成一个粘结型的整体结构。

所属类别:CFTF-RTP管
构成成分:玻璃纤维增强耐热聚乙烯

产品介绍

  连续纤维带增强整体熔接型柔性复合(CFTF-RTP)管由三层结构组成,内层根据输送介质和输送工况的不同选用不同材料作为内衬层,增强层为预浸渍纤维带,外层为能与内衬层和增强层基体材料熔为一体且具有良好耐候性的高分子材料作为保护层,三层结构形成一个粘结型的整体结构。

  相对于传统的RTP柔性复合管道而言,新一代复合管采用整体粘接结构,内衬层、增强层和外护层熔接成一体,这种结构赋予了管材更优异的性能,不但承压能力更强、使用寿命更长,还能有效降低油气管道气体渗透对管道结构的影响,降低运行过程中温度、压力变化以及石油成分对管道安全性的影响,大大提高了运行安全。

产品规格

  执行标准:GB/T 38725.2-2020 《可盘绕式增强塑料管 第2部分:纤维增强热塑性塑料连续管》

  SY/T 6794-2018 《可盘绕式增强塑料管线管》

  SY/T 6769.5-2016 《非金属管道设计、施工及验收规范 第5部分:纤维增强热塑性塑料复合连续管》

  SY/T 6770.5-2016 《非金属管材质量验收规范 第5部分:纤维增强热塑性塑料复合连续管》

管材内径(mm) 公称压力(Mpa) 管材内径(mm) 公称压力(Mpa) 管材内径(mm) 公称压力(Mpa)
30 32 70 25 90 20
25 20
20 16 16
16 12 12
12 6.4 6.4
6.4 2.5 2.5
40 32 75 25 100 16
25
20 20 12
16 16 6.4
12 12
6.4 6.4 2.5
2.5 2.5
50 32 80 25 125 6.4
25
20 20
16 16
12 12 2.5
6.4 6.4
2.5 2.5
60 25 85 25 150 6.4
20 20
16 16
12 12 2.5
6.4 6.4
2.5 2.5

产品特性

  连续纤维带增强整体熔接型柔性复合(CFTF-RTP)管除了具备传统RTP柔性复合管的性能特点,还具备更加优异的性能优势:


1、增强材料带来的性能优势

  1)强度高

  2)对温度和时间不敏感,更适合输送高温介质(≤75℃)

  3)更耐油气介质侵蚀


2、整体熔接结构带来的性能优势

  CFTF-RTP管材由于层与层之间是同晶结构,三层完全形成了一个整体,有效解决了物理界面结合的缺陷。因此具备了更加优异的性能:

  1)抗慢速裂纹扩展能力强,管道安全性更高

  2)施工中如需断管,不影响整体性能,连接安全性更高

  3)刚度好,运行更安全

  4)抗线膨胀性能好,运行环境适应性更强

  5)玻纤的均匀预浸和整体粘接结构使得增强材料得到有效保护,管道寿命更长

  6)抗气体渗透性更好,更适合输送油气混合介质

性能指标

  根据GB/T 38725.2-2020,玻璃纤维增强聚乙烯连续管为X型,玻璃纤维增强耐热聚乙烯连续管为XI型。对应的最高工作温度分别是60℃和70℃。

  物理力学性能见下表:

项目 要求
受压开裂稳定性 内外壁表面无裂纹
纵向回缩率(只针对内管) ≤3%
氧化诱导时间(内管),210℃ ≥20min
氧化诱导时间(外管),190℃
静液压强度(20℃,1h,2PN) 无破裂,无渗漏
静液压强度(X型60℃,XI型70℃,165h,1.5PN)
爆破强度 ≥3PN
1000h恒压试验(X型:60℃ 1.42×0.86×PN;XI型70℃ 1.42×0.75×PN) 无破裂,无渗漏
整卷试压(常温,1h,1.3PN) 无破裂,无渗漏



应用领域

  >> 注醇

  >> 污水回注

  >> 注清水

  >> 原油集输

  >> 天然气集输

  >> 页岩气、煤层气

施工安装

1.CFTF-RTP管采用內胀外缩的接头形式 :

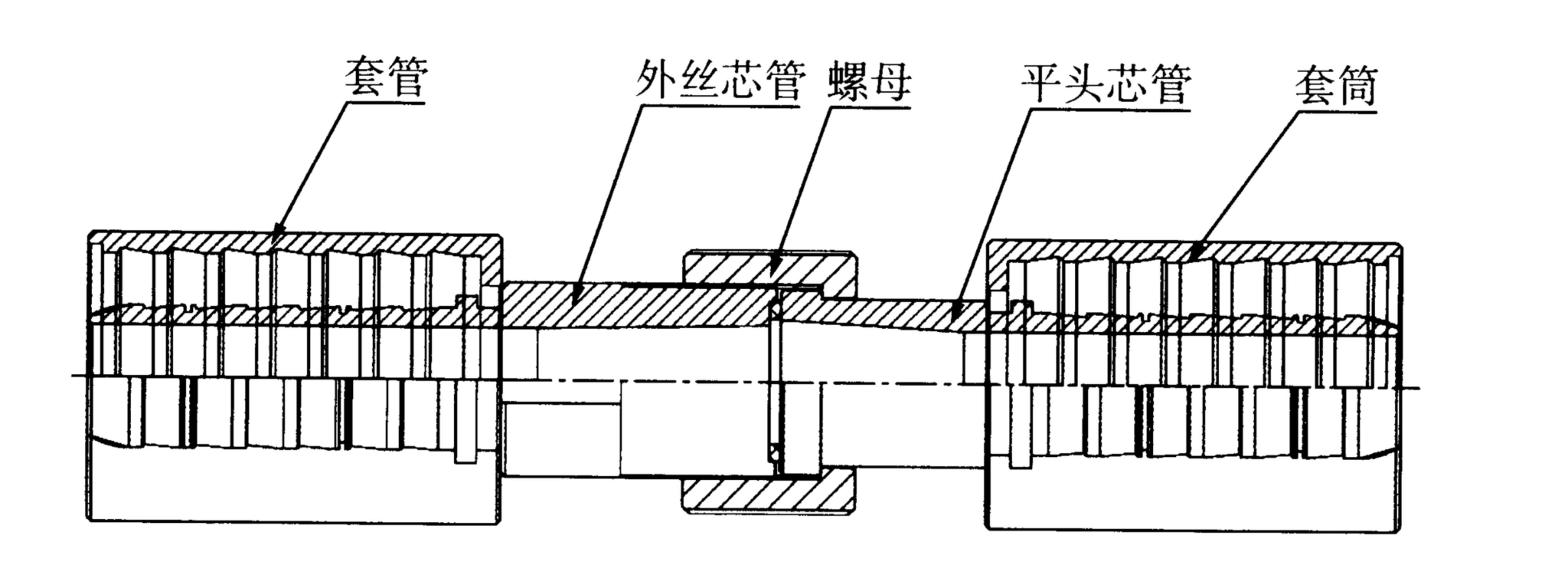

  纤维带增强柔性复合CFTF-RTP管(图1)

  与传统RTP柔性复合管的扣压式接头形式相比具有显著优势:

  1)內胀外缩式接头充分保证了玻纤带增强层的强度和完整性不会受到金属接头连接时机械变形的影响,提高接头安全性;

  2)接头处管材环向均匀受力压缩,连接更可靠;

  3)整体性结构提高了接头的抗轴向拉力的能力;

  4)內胀外缩式比传统的扣压式接头减少了接头处内径损失,保证了流体输送能力基本无影响。

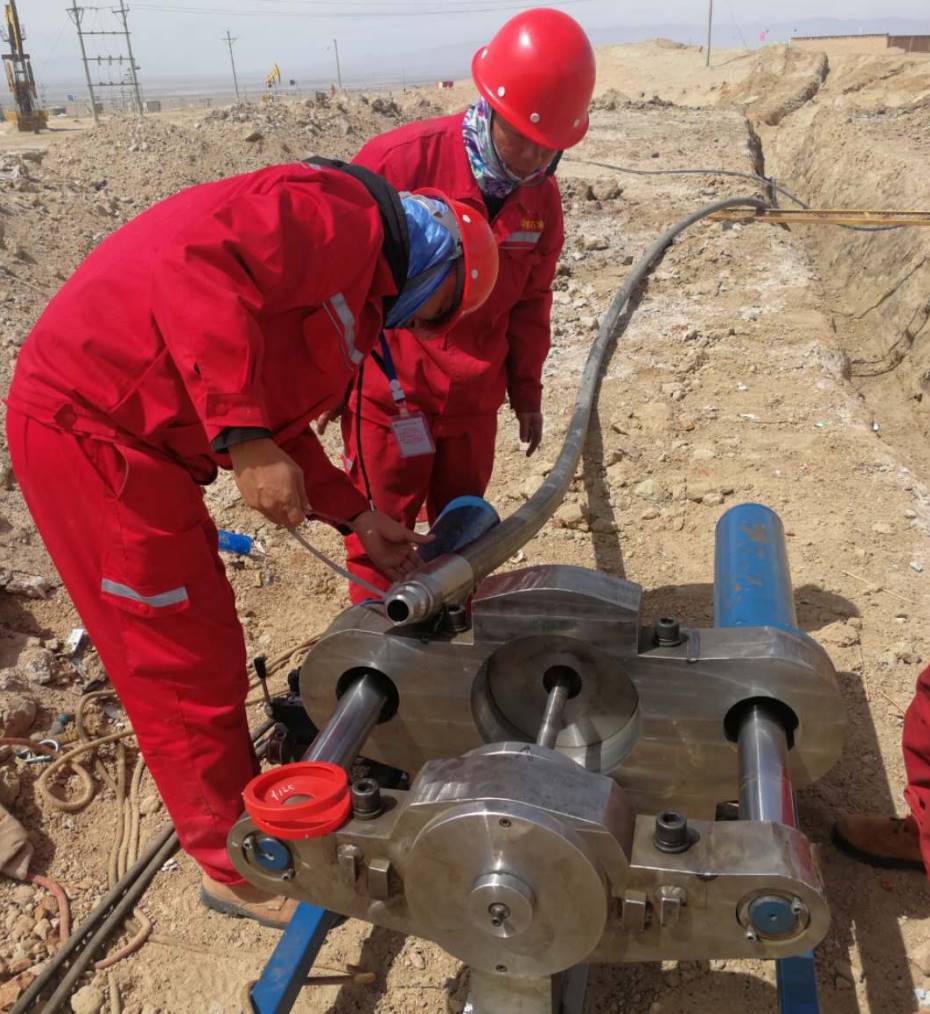

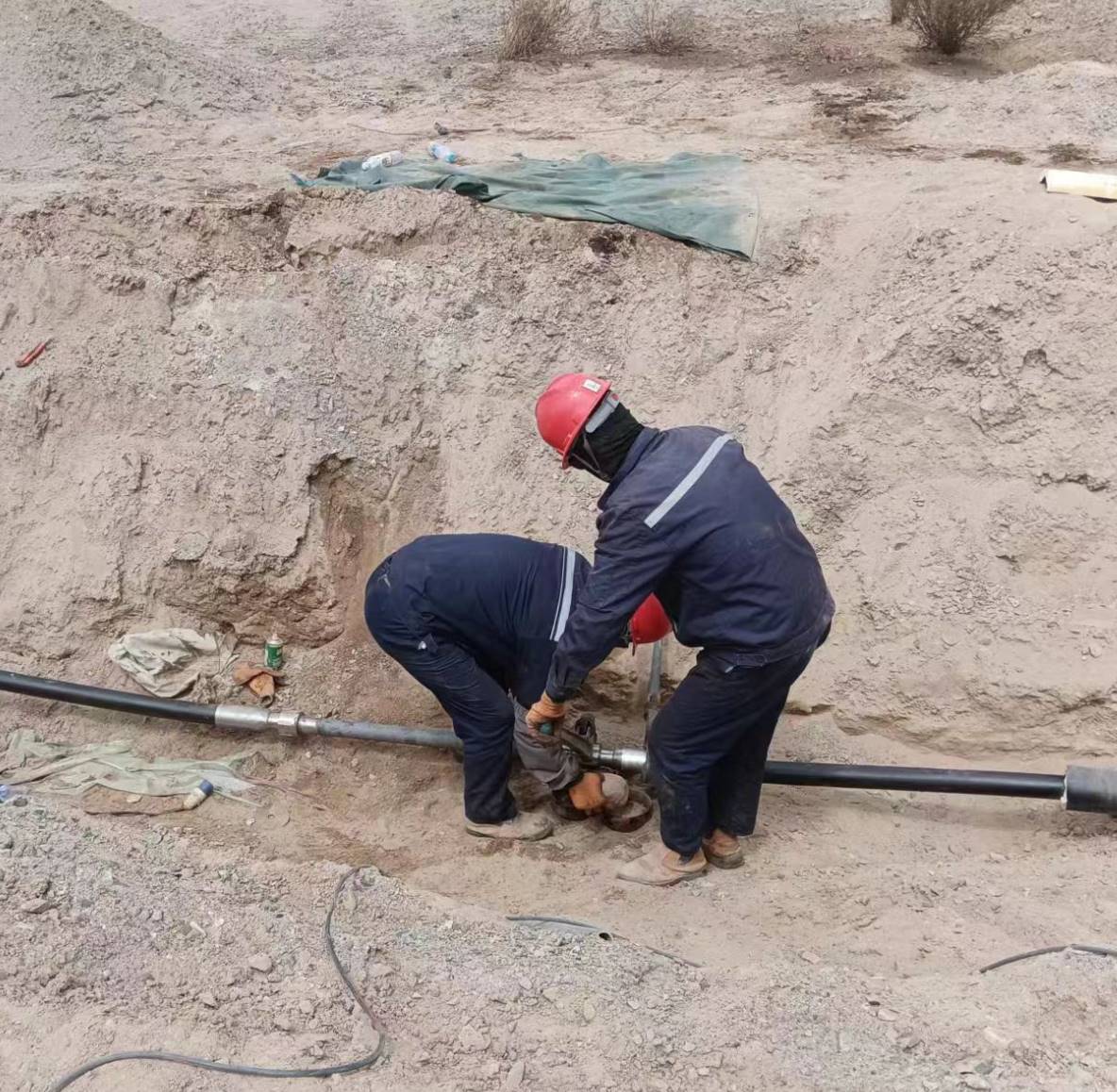

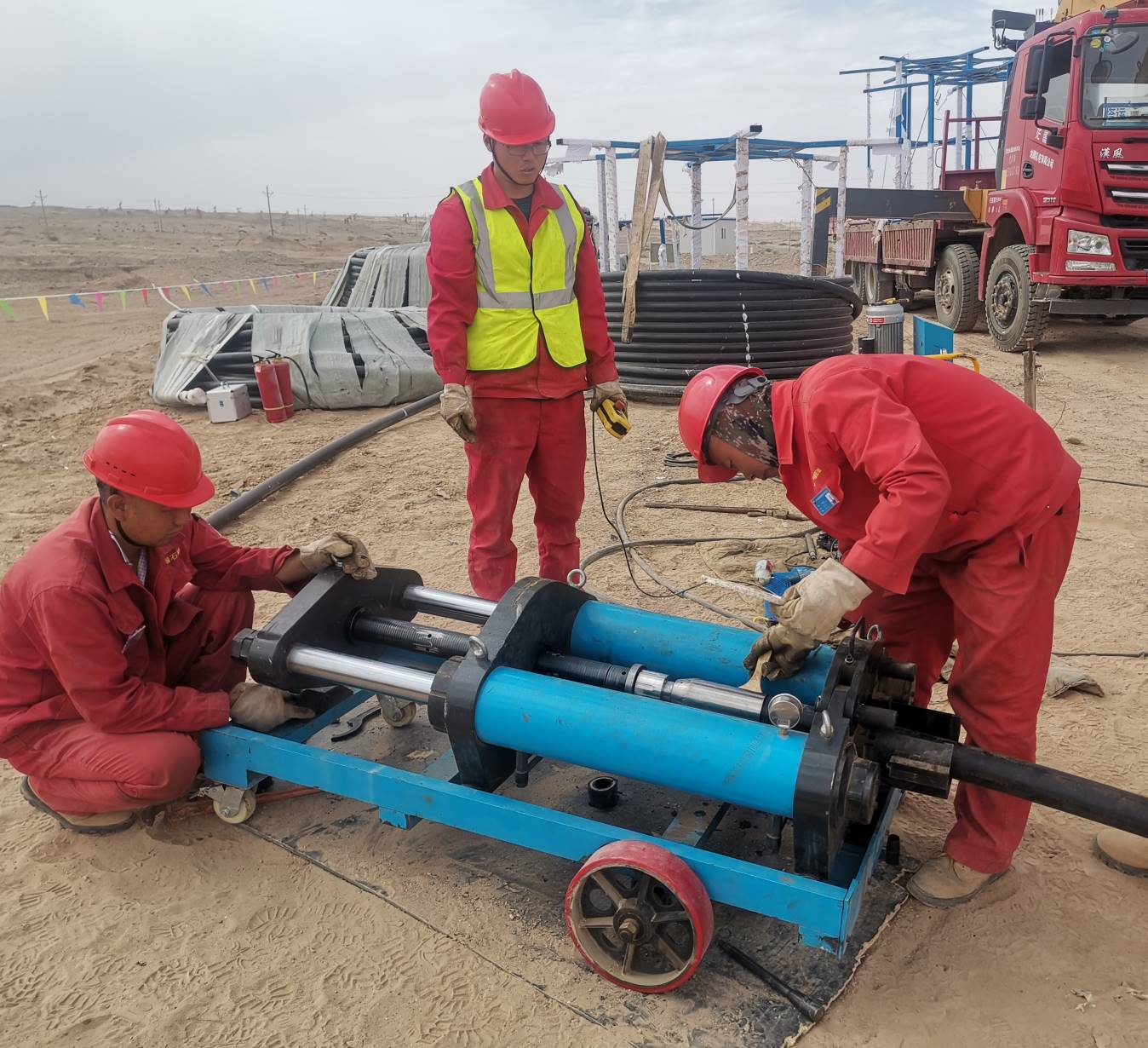

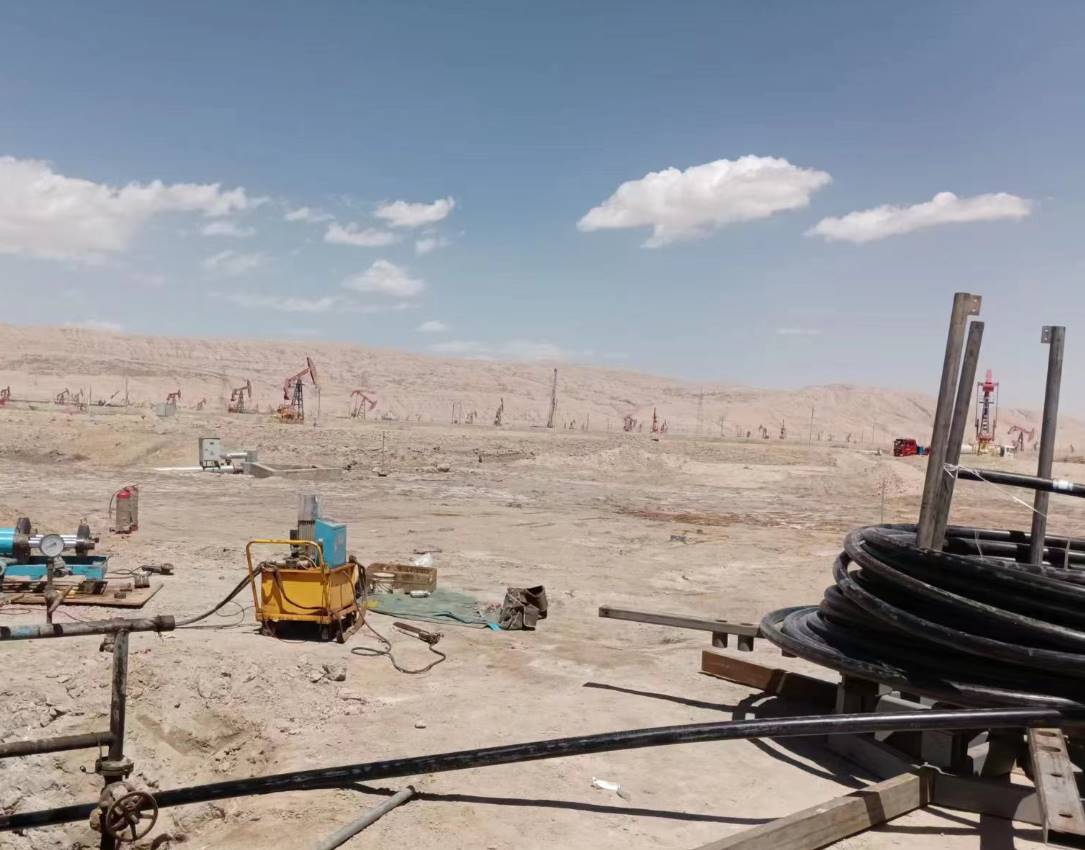

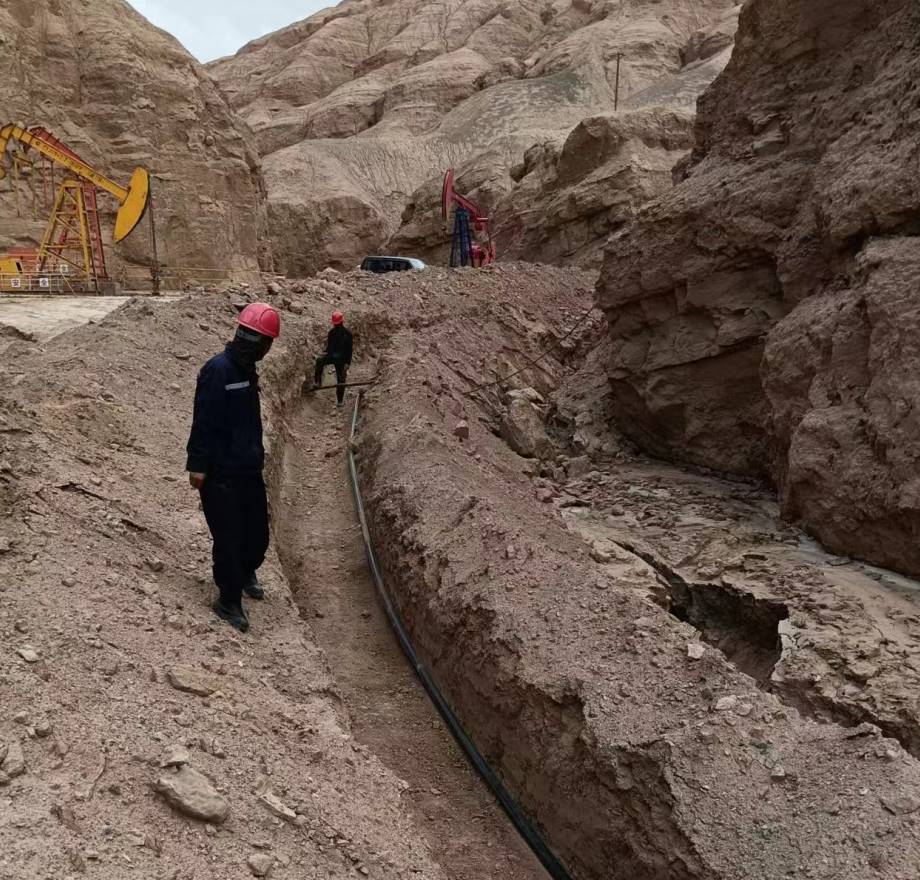

2.管道和接头的连接需要使用我公司提供的专用设备。

3.试压。

  分为严密性试压和强度试压,严密性试压为设计压力,强度试压为1.25倍的设计压力。
