产品介绍

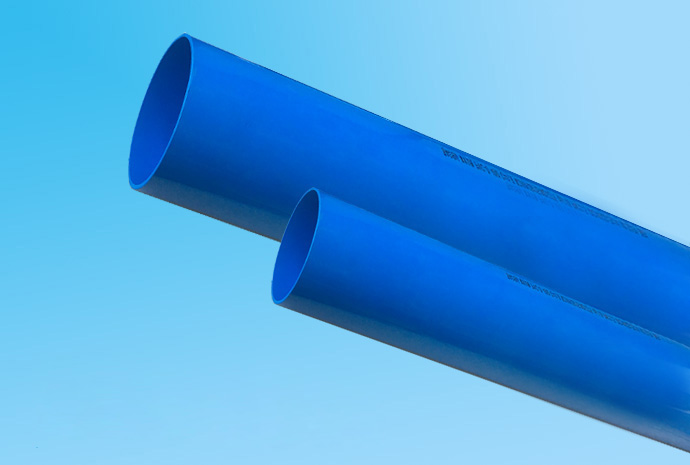

高抗冲双轴取向PVC-O管材，通过双轴取向技术，使管材相对传统的PVC-U管材，材料强度，弹性模量，耐外冲击性能，抗开裂性能，管材弹性等均有大幅度的提高。
管材采用直接承插连接，由于PVC-O独特的生产工艺，管材内壁更加光滑，适合于应用在电力电缆套管和通信管领域。穿线阻力小，速度快，施工周期短。
管材在-10℃环境下的耐外冲击性能仍然优于PVC-U管材在0℃时的性能，使管线在低温环境下的安装施工更加安全可靠。
产品标准
Q/JTBS 012-2017《高抗冲双轴取向PVC-O电力电缆套管》
产品规格
表1 规格尺寸及偏差
单位为毫米
| 规格尺寸，dn×en | 平均外径 | 公称壁厚 | ||
| 基本尺寸 | 极限偏差 | 基本尺寸 | 极限偏差 | |
| 90×3.0 | 90 |
+0.7 -0.4 |
3.0 |
+0.5 0 |
| 90×4.0 | 90 |
+0.7 -0.4 |
4.0 |
+0.6 0 |
| 110×3.0 | 110 |
+0.8 -0.4 |
3.0 |
+0.5 0 |
| 110×4.0 | 110 |
+0.8 -0.4 |
4.0 |
+0.6 0 |
| 110×5.0 | 110 |
+0.8 -0.4 |
5.0 |
+0.7 0 |
| 167×6.0 | 167 |
+1.0 -0.5 |
6.0 |
+0.8 0 |
| 167×8.0 | 167 |
+1.0 -0.5 |
8.0 |
+1.0 0 |
| 200×7.0 | 200 |
+1.0 -0.5 |
7.0 |
+0.9 0 |
| 200×9.0 | 200 |
+1.0 -0.5 |
9.0 |
+1.1 0 |
| 219×8.0 | 219 |
+1.0 -0.5 |
8.0 |
+1.0 0 |
| 219×10.0 | 219 |
+1.0 -0.5 |
10.0 |
+1.2 0 |
| 注：其它规格可按用户要求生产。 | ||||
性能指标
表1 物理力学性能
| 项目 | 单位 | 技术要求 | |
| 环刚度 | 90×3.0 | kN/m2 | ≥15 |
| 90×4.0 | ≥35 | ||
| 110×3.0 | ≥8 | ||
| 110×4.0 | ≥18 | ||
| 110×5.0 | ≥35 | ||
| 167×6.0 | ≥18 | ||
| 167×8.0 | ≥45 | ||
| 200×7.0 | ≥15 | ||
| 200×9.0 | ≥35 | ||
| 219×8.0 | ≥18 | ||
| 219×10.0 | ≥35 | ||
| 拉伸强度 | 轴向 | MPa | ≥48 |
| 环向 | ≥60 | ||
| 断裂伸长率，% | ≥80 | ||
| 密度 | kg/m3 | 1350～1460 | |
| 扁平试验 | —— | 加外压至试样垂直方向变形量为原内径50%时，试样无破裂或分层。 | |
| 落锤冲击试验（-10℃），% | —— | 不破坏 | |
| 静摩擦系数 | —— | ≤0.35 | |
| 连接密封试验 | —— | 无破裂，无渗漏。 | |
质量保证
公司严格执行ISO9001：2008质量管理体系，对原料选用、原料检测、生产流程、产品检测、仓储运输等各个环节进行严格的质量控制。
