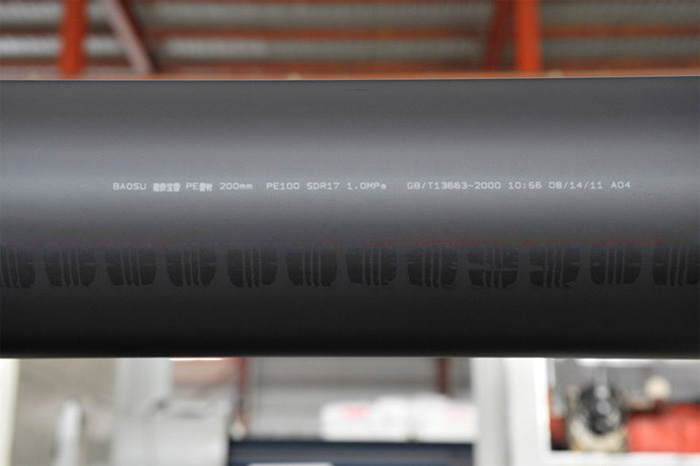

PE灌溉管

  聚乙烯(PE)管材是以聚乙烯树脂为主要原料,经挤出成型的管材。我公司生产的灌溉用聚乙烯(PE)管道所采用的树脂为中高密度聚乙烯,材料等级为PE80。
  “建投宝塑”拥有德国巴顿费尔德(Battenfeld)PE管材生产线和管件注塑机,可以按照GB/T 23241—2009标准生产dn32-315mm全系列管材、管件。年生产能力7.5万吨。
  “建投宝塑”生产的PE灌溉管材完全符合国家及国际相关标准的要求。所有原料全部采用PE80级别要求的高品质原材料,绝不掺杂任何垃圾料。

所属类别:PE灌溉管
构成成分:聚乙烯

产品介绍

  聚乙烯(PE)管材是以聚乙烯树脂为主要原料,经挤出成型的管材。我公司生产的灌溉用聚乙烯(PE)管道所采用的树脂为中高密度聚乙烯,材料等级为PE80。
  “建投宝塑”拥有德国巴顿费尔德(Battenfeld)PE管材生产线和管件注塑机,可以按照GB/T 23241—2009标准生产dn32-315mm全系列管材、管件。年生产能力7.5万吨。
  “建投宝塑”生产的PE灌溉管材完全符合国家及国际相关标准的要求。所有原料全部采用PE80级别要求的高品质原材料,绝不掺杂任何垃圾料。

产品规格

灌溉用聚乙烯PE管材规格尺寸:
ISO4427规定了生产PE灌溉管可以采用PE63、PE80材料,在GB/T23241—2009当中规定了采用PE63、PE80两种材料。
公称外径
(dn)
公称压力(PN)/MPa
0.4 0.6 0.8 1.0 1.25
公称壁厚(en)/mm
25 —— —— —— —— 2.3
32 —— —— —— —— 3.0
40 —— —— —— —— 3.7
50 —— —— —— —— 4.5
63 —— —— —— 4.7 5.8
75 —— —— 4.5 5.6 6.8
90 —— 4.3 5.4 6.7 8.2
110 —— 5.3 6.6 8.1 10.0
125 —— 6.0 7.4 9.2 11.4
140 4.3 6.7 8.3 10.3 12.7
160 4.9 7.7 9.5 11.8 14.6
180 5.5 8.6 10.7 13.3 16.4
200 6.2 9.6 11.9 14.7 18.2
225 6.9 10.8 13.4 16.6 20.5
250 7.7 11.9 14.8 18.4 22.7
280 8.6 13.4 16.6 20.6 25.4
315 9.7 15.0 18.7 23.2 28.6
注:公称壁厚(en)根据设计应力6.3MPa确定

产品特性

  1、优异的韧性

  PE灌溉管是一种高韧性管材、其断裂伸长率超过500%,对管基础不均匀沉降和错位的适应能力非常强,抗震性好,世界各地的实践证明PE管是耐震性最好的管材,如:1995年日本的神户地震中,PE管是唯一没有被破坏的管材。云南省保山市自来水公司2001年1月安装了两个规格聚乙烯给水管材。运行两个多月后,该地区发生最大震级5.9级地震,该市其它供水管道包括水泥管、玻璃钢夹砂管、PVC-U管和铸铁管都遭到不同程度的破坏,而聚乙烯(PE)管材完好无损,保持继续供水。因此,地震多发区最适宜铺设PE管。

  另外,由于PE管的韧性,PE管还可以盘卷(尤其是管径小的PE管),减少了大量连接管件。PE灌溉管的走向容易按照施工方法的要求进行改变。在施工时,可在管子允许的弯曲半径内绕过障碍,降低施工难度 。

  2、安全卫生

  PE的原料分子只有碳、氢元素,没有有害有毒的元素存在,卫生可靠,可用于纯净饮用水系统。

  3、抗应力开裂性好

  PE管具有低的缺口敏感性,高抗剪切强度和优异的抗刮痕能力,耐环境RCP和SCG性能突出。该性能可抑制外力对管材料内的缺陷、安装过程中造成的切口、安装或使用过程中造成的刮痕、岩石的紧密接触和弯曲载荷等应力集中点的作用,增加材料的抗应力开裂性,使之具有低缺口敏感度、高剪切强度以及优异的抗裂纹能力。 研究证明, PE100级管材则具有更加出色的抗刮痕能力。

  4、低温抗冲击性好

  PE灌溉管的低温脆化温度极低,可在-60摄氏度温度范围内安全使用。

  5、耐磨性好

  聚乙烯管与钢管的耐磨性对比实验表明:它的耐磨性是钢管的4倍。

  6、特殊的施工方式

  PE管材可以采取一些特殊的施工方式,例如非开挖施工、跨河铺设等先进施工方法,节省资金,加快进度。

性能指标

  PE管材应用在灌溉时,管材的颜色为黑色。

项目 技术指标 试验方法
断裂伸长率/% ≥350 按GB/T 8804.2-2003测定
纵向回缩率(110℃)/% ≤3 按GB/T 6671-2001测定
耐环境应力开裂 折弯处不合格数不超10% 按GB/T 15819-2006测定
氧化诱导时间(200℃)/min ≥20 按GB/T 17391-1998测定
静液压试验(20℃) 不破裂  不渗漏 按GB/T 6111-2003测定
a dn≤32mm的灌溉用管应符合此要求。
b 低密度聚乙烯管实验条件为环应力6.9MPa(1h)

  ”建投宝塑“符合国家标准GB/T 23241—2009的PE灌溉管材的性能检测报告

应用领域

  PE灌溉管材可以广泛应用于水温不超过40℃的输配水工程,在下列领域具有广泛应用。

  >> 农业灌溉

施工安装

  一、PE管道连接方式

  1、热熔对接:热熔对接是一种简易快捷的PE管道连接方法,适用于直径大于63mm的管材与管材、管材与管件间的连接。为了达到最佳的焊接效果,必须很好的控制焊接过程,并符合焊接参数。

  2、管件连接:PE灌溉管道可由注塑管件、焊制管件、钢塑转化接头或其它形式的机械管件连接。

  3、法兰连接:通常法兰连接用于PE管道与阀门或其它材质的管材与管件连接。

  二、热熔对接焊的焊接操作步骤:

  1、固定:用辊杠或者支架将管垫平,保证两管在同一水平线上,固定在焊机上。

  2、对口:调整同心度,利用夹具校正管材不圆度,并且留有足够的焊接距离。

  3、铣削:铣削足够的厚度,使焊接端面光洁、平行,确保对接面间隙<0.3mm,错边量小于焊接处壁厚的10%。重新装夹具时必须重新铣削端面。

  4、测量拖动力:每次焊接时必须测量并且记录拖动压力。

  5、加热加压翻边:放置加热板,调整焊接压力,当加热板两侧焊接处圆周卷边凸起高度达到规定值时,停止加压。

  6、降压吸热:降压至拖动压力,在确保加热板与焊接端面紧密贴合的条件下,开始吸热加时。

  7、取走加热板:吸热时间到达后迅速使加热板与管材分离,尽快抽出加热板。

  8、加压对接:立即贴合焊接面,迅速将压力升至焊接压力,严禁高压碰撞。

  9、保压冷却:在压力下冷却。
