产品介绍
随着国内外塑料管道系统应用领域的快速发展，传统施工中由于施工条件恶劣或施工不规范，在施工过程中对PE管道的划伤不可避免，划伤导致的划痕可能会造成PE管材应力集中和裂纹扩展，若其中有石块等坚硬物存在，还会对PE管材产生严重的点载荷破坏，极大的影响了PE管材的使用寿命。
为有效解决上述问题，我公司与欧洲道达尔石化公司合作，将新一代抗开裂PE100-RC管道原料与多层管道技术完美结合，联合开发了使用更为安全的新一代RC-PO抗开裂多层复合管道。

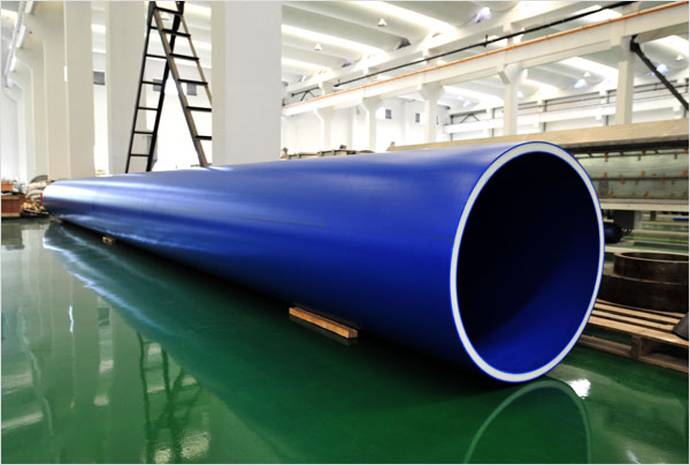

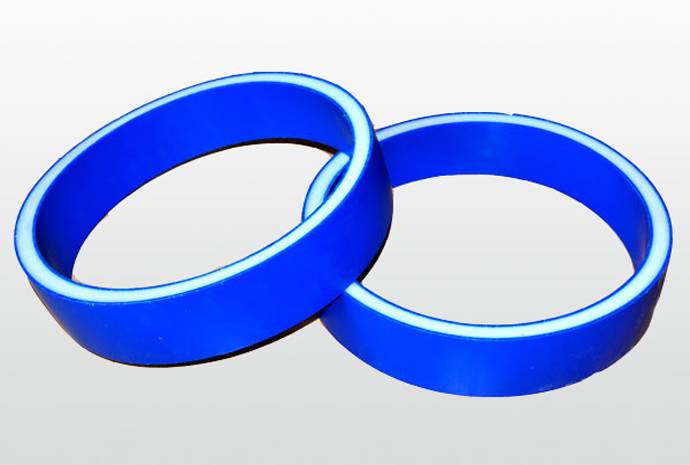

RC-PO抗开裂多层复合管材外层采用超韧蓝色PE原材料，具有抗外部划伤性能和优异的抗点载荷能力，使用更为安全，因而具有更长的使用寿命。该管道特别适用于采用非传统施工技术，如无砂铺设、非开挖技术(U型法内衬修复、缩径法内衬修复、爆管法、水平定向钻法、犁入法、地源热泵技术等)。
产品规格
执行标准： 参考GB/T13663-2000《给水用聚乙烯(PE)管材》、GB/T15558.1-2003《燃气用埋地聚乙烯(PE)管材》及DIN PAS1075《可选择多种安装技术的聚乙烯管材 尺寸，技术要求和测试》制定了企业标准《三层挤超韧聚乙烯(PE100-RC)复合管材》
| 公称壁厚en(mm)及最小内层厚度In(mm)、外层厚度hn(mm) | |||||||||||||||
|
公称外 径 dn, mm | SDR26 | SDR21 | SDR17 | SDR13.6 | SDR11 | ||||||||||
| 公称压力,MPa | |||||||||||||||
| 0.6 | 0.8 | 1 | 1.25 | 1.6 | |||||||||||
| en | hn | In | en | hn | In | en | hn | In | en | hn | In | en | hn | In | |
| 90 | 4.3 | 0.7 | 2.5 | 5.4 | 0.9 | 2.5 | 6.7 | 1 | 2.5 | 8.2 | 1.3 | 2.5 | |||
| 110 | 4.2 | 0.7 | 2.5 | 5.3 | 0.8 | 2.5 | 6.6 | 1 | 2.5 | 8. 1 | 1.3 | 2.5 | 10 | 1.5 | 2.5 |
| 125 | 4.8 | 0.8 | 2.5 | 6 | 0.9 | 2.5 | 7.4 | 1. 1 | 2.5 | 9.2 | 1.4 | 2.5 | 11.4 | 1.7 | 2.5 |
| 140 | 5.4 | 0.9 | 2.5 | 6.7 | 1 | 2.5 | 8.3 | 1.3 | 2.5 | 10.3 | 1.6 | 2.5 | 12.7 | 1.9 | 2.5 |
| 160 | 6.2 | 1 | 2.5 | 7.7 | 1.2 | 2.5 | 9.5 | 1.5 | 2.5 | 11.8 | 1.8 | 2.5 | 14.6 | 2.2 | 2.5 |
| 180 | 6.9 | 1. 1 | 2.5 | 8.6 | 1.3 | 2.5 | 10.7 | 1.6 | 2.5 | 13.3 | 2 | 2.5 | 16.4 | 2.5 | 2.5 |
| 200 | 7.7 | 1.2 | 2.5 | 9.6 | 1.5 | 2.5 | 11.9 | 1.8 | 2.5 | 14.7 | 2.2 | 2.5 | 18.2 | 2.8 | 2.8 |
| 225 | 8.6 | 1.3 | 2.5 | 10.8 | 1.6 | 2.5 | 13.4 | 2 | 2.5 | 16.6 | 2.5 | 2.5 | 20.5 | 3. 1 | 3. 1 |
| 250 | 9.6 | 1.5 | 2.5 | 11.9 | 1.8 | 2.5 | 14.8 | 2.3 | 2.5 | 18.4 | 2.8 | 2.8 | 22.7 | 3.4 | 3.4 |
| 280 | 10.7 | 1.6 | 2.5 | 13.4 | 2 | 2.5 | 16.6 | 2.5 | 2.5 | 20.6 | 3. 1 | 3. 1 | 25.4 | 3.8 | 3.8 |
| 315 | 12. 1 | 1.9 | 2.5 | 15 | 2.3 | 2.5 | 18.7 | 2.8 | 2.8 | 23.2 | 3.5 | 3.5 | 28.6 | 4.3 | 4.3 |
| 355 | 13.6 | 2. 1 | 2.5 | 16.9 | 2.6 | 2.6 | 21. 1 | 3.2 | 3.2 | 26. 1 | 4 | 4 | 32.2 | 4.9 | 4.9 |
| 400 | 15.3 | 2.3 | 2.5 | 19. 1 | 2.9 | 2.9 | 23.7 | 3.6 | 3.6 | 29.4 | 4.4 | 4.4 | 36.2 | 5.5 | 5.5 |
| 450 | 17.2 | 2.6 | 2.6 | 21.5 | 3.3 | 3.3 | 26.7 | 4 | 4 | 33. 1 | 5 | 5 | 40.9 | 6.2 | 6.2 |
| 500 | 19. 1 | 2.9 | 2.9 | 23.9 | 3.6 | 3.6 | 29.7 | 4.5 | 4.5 | 36.8 | 5.6 | 5.6 | 45.4 | 6.9 | 6.9 |
| 560 | 21.4 | 3.3 | 3.3 | 26.7 | 4 | 4 | 33.2 | 5 | 5 | 41.2 | 6.2 | 6.2 | 50.8 | 7.7 | 7.7 |
| 630 | 24. 1 | 3.7 | 3.7 | 30 | 4.5 | 4.5 | 37.4 | 5.6 | 5.6 | 46.3 | 7 | 7 | 57.2 | 8.6 | 8.6 |
| 710 | 27.2 | 4. 1 | 4. 1 | 33.9 | 5. 1 | 5. 1 | 42. 1 | 6.4 | 6.4 | 52.2 | 7.9 | 7.9 | 64.5 | 9.7 | 9.7 |
| 800 | 30.6 | 4.6 | 4.6 | 38. 1 | 5.8 | 5.8 | 47.4 | 7.2 | 7.2 | 58.8 | 8.9 | 8.9 | 72.6 | 10.9 | 10.9 |
| 900 | 34.4 | 5.2 | 5.2 | 42.9 | 6.5 | 6.5 | 53.3 | 8 | 8 | 66.2 | 10 | 10 | 81.7 | 12.3 | 12.3 |
| 1000 | 38.2 | 5.8 | 5.8 | 47.7 | 7.2 | 7.2 | 59.3 | 8.9 | 8.9 | 72.5 | 10.9 | 10.9 | 90.2 | 13.6 | 13.6 |
| 1200 | 45.9 | 6.9 | 6.9 | 57.2 | 8.6 | 8.6 | 67.9 | 10.2 | 10.2 | 88.2 | 13.3 | 13.3 | |||
产品特性
超韧PE100是一种高性能材料，是更耐慢速裂纹增长(SCG)的PE100，材料本身的机械性能有了极大的改善。RC-PO管材不仅保持了PE管材优异的韧性和良好的耐腐蚀性，更表现在其良好的耐点载荷、抗表面划伤和超强的耐慢速裂纹增长能力。
由于超韧PE100的优异特性，该管材相对于传统的PE管材提供了更好的安全性和更长久的使用寿命，即使遭遇到切、挖、和点荷载等极端荷载时同样完好。在施工环境恶劣时， RC-PO抗开裂多层复合管的优势极为突出。
1、超强的抗外部划伤性能
RC-PO管道具有超强的耐慢速裂纹增长能力，可以有效的抵抗各种原因造成的外部划伤引起的破坏。慢速裂纹增长是一项影响PE管道长期使用寿命的重要指标，然而现行国标中并未引起重视，没有相关性能指标要求。目前，燃气用PE管道国际标准中已经列入了最小抗裂纹扩展时间500小时，而道达尔超韧PE100管的实际测试值多达17000小时，在欧洲标准PAS 1075中规定的超韧PE管最小抗裂纹扩展时间为8760小时。因此，超韧PE100管道抗划伤性能较普通PE管道有了极大提高。
2、优异的抗点载荷能力
RC-PO管道可有效防止因恶劣施工条件及管道运行过程诸如石块、金属等坚硬物对管材造成的点载荷破坏，使用更安全、更可靠。
3、较长的使用寿命
RC-PO抗开裂多层复合管材正常使用寿命达100年以上，在施工过程中即使偶有外部损伤，因其裂纹扩展速度仅为普通PE管材的几十分之一，可有效保证管材的正常运行，延长使用寿命。
一般的外部损伤不会影响其使用寿命。
性能指标

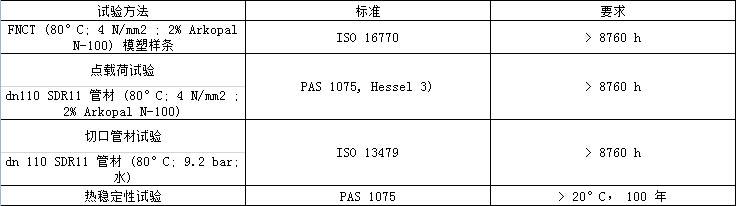

RC-PO抗开裂多层复合管道采用的内外层原材料完全满足德国标准DIN-PAS1075《可选择非传统安装技术的聚乙烯管材尺寸，技术要求和测试》的要求。在PAS 1075标准中规定，定义为超韧PE100的原材料符合以下要求：

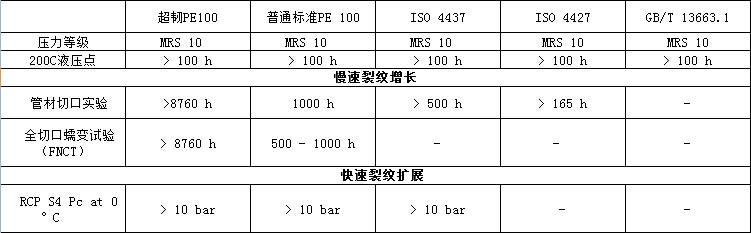

通过数据对比可知，超韧PE100抗开裂性能远高于普通PE管道，多项检测项目PE管道的ISO标准并未列入。
超韧PE100优于普通PE100材料性能：
应用领域
RC-PO抗开裂多层复合管材除适用于给水及燃气领域外，特别适用于采用非传统施工技术，如无砂铺设、非开挖技术(U型内衬法、缩径内衬法、爆管法、水平定向钻法、犁入法、铣削法等)，在施工环境较为恶劣的条件下使用也同样安全、可靠。
无砂铺设和非开挖技术避免了对居民生活和交通造成的环境影响，同时与传统施工方式相比，可节约铺设费用60%、减少施工时间达10倍，节省能源达50倍。(数据来源：温哥华第十四届塑料管道大会(PPXV)费用模型论文报告)
施工安装
RC-PO管材和管件可像普通PE管道一样通过对接熔接、电熔连接及机械连接等方式进行施工。所用的热熔焊接设备也完全相同。并且其相对于普通的PE，还具有以下的优势：
1、节约安装费用
管道回填时无需使用砂土垫层，减少施工安装费用约30-60%，并且最终用户、管道运营商、采购商、技术人员、工程设计师和周围居民均为从中受益，不但可产生很大的经济效益，其较强的社会效益也是不容忽视的。下图为各种施工方式可节约费用的统计。
2、节约时间
RC-PO管材继承了PE管材的技术优点，在用于管道更新、非开挖安装和管道快速敷设技术时可比传统的施工方式节省大概50%以上的时间。
