产品介绍
燃气用埋地聚乙烯(PE)管材是以聚乙烯树脂为主要原料，经挤出成型的管材。在输送燃气领域，采用PE80、PE100级别的中高密度聚乙烯管道。我公司生产的燃气用埋地聚乙烯管道所采用的树脂为中高密度聚乙烯，材料等级为PE100、PE80。

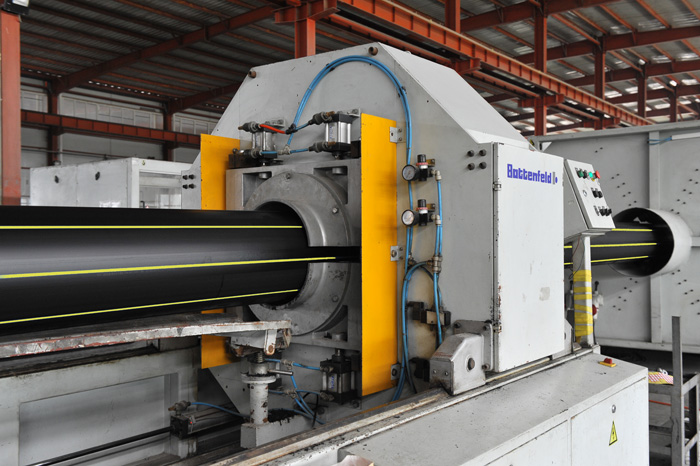

宝塑拥有德国巴顿费尔德(Battenfeld)PE管材生产线和管件注塑机，可以按照GB/T 15558.1-2015、GB/T 15558.2-2005、GB/T 15558.3-2008、ISO 4437:2014等标准生产dn20-630mm全系列管材、管件。年生产能力7.5万吨。
宝塑生产的燃气用埋地聚乙烯(PE)管材符合国家及国际相关标准的要求。所有原料全部采用PE100级别要求的高品质原材料，绝不掺杂任何垃圾料。
产品规格
| 公称外径（mm） | 壁厚（mm） | |||
| SDR11 | SDR17 | SDR21 | SDR26 | |
| 16 | 3.0 | - | - | - |
| 20 | 3.0 | - | - | - |
| 25 | 3.0 | - | - | - |
| 32 | 3.0 | 3.0 | - | - |
| 40 | 3.7 | 3.0 | - | - |
| 50 | 4.6 | 3.0 | 3.0 | - |
| 63 | 5.8 | 3.8 | 3.0 | - |
| 75 | 6.8 | 4.5 | 3.6 | 3.0 |
| 90 | 8.2 | 5.4 | 4.3 | 3.5 |
| 110 | 10.0 | 6.6 | 5.3 | 4.2 |
| 125 | 11.4 | 7.4 | 6.0 | 4.8 |
| 140 | 12.7 | 8.3 | 6.7 | 5.4 |
| 160 | 14.6 | 9.5 | 7.7 | 6.2 |
| 180 | 16.4 | 10.7 | 8.6 | 6.9 |
| 200 | 18.2 | 11.9 | 9.6 | 7.7 |
| 225 | 20.5 | 13.4 | 10.8 | 8.6 |
| 250 | 22.7 | 14.8 | 11.9 | 9.6 |
| 280 | 25.4 | 16.6 | 13.4 | 10.7 |
| 315 | 28.6 | 18.7 | 15.0 | 12.1 |
| 355 | 32.2 | 21.1 | 16.9 | 13.6 |
| 400 | 36.4 | 23.7 | 19.1 | 15.3 |
| 450 | 40.9 | 26.7 | 21.5 | 17.2 |
| 500 | 45.5 | 29.7 | 23.9 | 19.1 |
| 560 | 50.9 | 33.2 | 26.7 | 21.4 |
| 630 | 57.3 | 37.4 | 30.0 | 24.1 |
产品特性
1、连接可靠
PE燃气管材与管材（管件）之间采用电（热）熔方式连接，严格按施工规程要求熔接时，接头的强度高于管道本体强度。
2、低温抗冲击性好
PE燃气管道可在-20-40℃范围内安全施工。冬季施工时，因材料抗冲击性好，不会发生管道脆裂。
3、抗应力开裂性好
PE燃气管道具有低的缺口敏感性，高抗剪切强度和优异的抗刮痕能力，耐环境RCP和SCG性能突出。该性能可抑制外力对管材料内的缺陷、安装过程中造成的切口、安装或使用过程中造成的刮痕、岩石的紧密接触和弯曲载荷等应力集中点的作用，增加材料的抗应力开裂性，使之具有低缺口敏感度、高剪切强度以及优异的抗裂纹能力。 研究证明， PE100级管材则具有更加出色的抗刮痕能力。
4、耐化学腐蚀性好
PE燃气管道可耐多种化学介质的腐蚀，土壤中存在的化学物质不会对管道造成任何降解作用。聚乙烯是电的绝缘体，因此不会发生腐烂、生锈或电化学腐蚀现象。
5、多种施工方式
PE燃气管道可以采用传统的开挖方式施工，也还可以采用多种非开挖技术如定向钻孔、衬管、裂管等方式施工。
性能指标
PE燃气管材的物理性能（GB/T 15558.1—2015）
| 序号 | 项目 | 要求 | 试验参数 | 试验方法 | |
| 1 |
氧化诱导时间 （热稳定性） | ＞20min |
试验温度 试验质量 |
200℃ （15士2）mg | 6.2.8 |
| 2 |
熔体质量流动速率 （MFR）（g/10min） | 加工前后MFR变化＜20% |
负荷质量 试验温度 |
5kg 190℃ | 6.2.9 |
| 3 |
纵向回缩率 （壁厚≤16mm） | ≤3%，表面无破坏 |
试验温度 试样长度 烘箱内放置时间 |
110℃ 200mm 1h | 6.2.10 |
应用领域
>> 燃气输送
施工安装
一、PE管道连接方式
1、热熔对接：热熔对接是一种简易快捷的PE管道连接方法，适用于直径大于63mm的管材与管材、管材与管件间的连接。为了达到最佳的焊接效果，必须很好的控制焊接过程，并符合焊接参数。
2、管件连接：PE管道可由注塑管件、焊制管件、钢塑转化接头或其它形式的机械管件连接。
3、法兰连接：通常法兰连接用于PE管道与阀门或其它材质的管材与管件连接。
二、热熔对接焊的焊接操作步骤：
1、固定：用辊杠或者支架将管垫平，保证两管在同一水平线上，固定在焊机上。
2、对口：调整同心度，利用夹具校正管材不圆度，并且留有足够的焊接距离。
3、铣削：铣削足够的厚度，使焊接端面光洁、平行，确保对接面间隙<0.3mm，错边量小于焊接处壁厚的10%。重新装夹具时必须重新铣削端面。
4、测量拖动力：每次焊接时必须测量并且记录拖动压力。
5、加热加压翻边：放置加热板，调整焊接压力，当加热板两侧焊接处圆周卷边凸起高度达到规定值时，停止加压。
6、降压吸热：降压至拖动压力，在确保加热板与焊接端面紧密贴合的条件下，开始吸热加时。
7、取走加热板：吸热时间到达后迅速使加热板与管材分离，尽快抽出加热板。
8、加压对接：立即贴合焊接面，迅速将压力升至焊接压力，严禁高压碰撞。
9、保压冷却：在压力下冷却。
质量保证
公司严格执行ISO9001：2008质量管理体系，对原料选用、原料检测、生产流程、产品检测、仓储运输等各个环节进行严格的质量控制。
